產品應用

        自動調節高溫蝶閥，普遍適用于建材、玻璃、礦山、電力、輕工、造紙等行業的通風、環保工程、煙氣治理、熱能回收等管道系統中。對管道中氣體介質按不同控制信號調節流量大小和切斷。

結構特點

        自動調節高溫蝶閥采用不銹鋼、優質碳鋼焊接。具有耐高溫、耐磨損、結構合理、流阻損失小、操作靈活、指示方位明確、維護方便、使用壽命長等優點。可水平安裝或垂直安裝。配用DKJ、ZKJ、伯納德等電動執行器及有關配件，可實現手動、自動無干擾切換，微機程控、自動控制或中央集中控制，是實現自動化控制操作、調節流量的理想設備。

性能參數

公稱壓力	介質流速	泄漏率	適用溫度	適用介質
0.05MPa	≤25m/s	≤1.5%	≤450℃	空氣、煙氣、粉塵氣體等    高溫氣體
			≤650℃

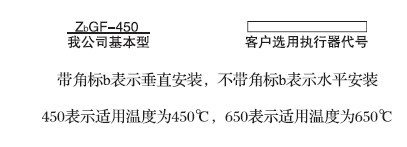

 型號說明





ZGF-450外形連接尺寸

DN	D	D1	B	b	n-d	E	L1	L2	n-d
100	200	155	180	10	4-Φ14	855	450	620	DKJ-210 T:100N.m P:0.025KW
150	250	205	180	10	8-Φ14	905	450	620
200	300	255	180	10	8-Φ14	965	450	620
250	350	305	180	10	12-Φ14	1015	450	620
300	400	355	180	10	12-Φ14	1085	450	620
350	450	405	180	10	16-Φ14	1135	450	620
400	520	465	200	12	16-Φ18	1385	500	650	DKJ-310 T:250N.m P:0.065KW
450	570	515	200	12	16-Φ18	1440	500	650
500	620	565	200	12	20-Φ18	1486	500	650
600	720	665	200	12	20-Φ18	1596	500	650
700	820	765	220	12	20-Φ18	1780	600	700	DKJ-410 T:600N.m P:0.16KW
800	920	865	220	12	24-Φ18	1895	600	700
900	1020	965	220	12	24-Φ18	1995	600	700
1000	1130	1070	260	16	28-Φ22	2255	620	780	DKJ-510 T:1600N.m P:0.4KW
1100	1230	1170	260	16	28-Φ22	2355	620	780
1200	1330	1270	260	16	28-Φ22	2455	620	780
1300	1430	1370	300	16	32-Φ22	2555	620	820
1400	1530	1470	300	16	36-Φ22	2655	620	820
1500	1630	1570	300	16	36-Φ22	2770	620	820
1600	1730	1670	300	16	40-Φ22	2870	620	820
1700	1830	1770	340	20	40-Φ22	3110	650	900	DKJ-610A T:2500N.m P:0.65KW
1800	1930	1870	340	20	44-Φ22	3210	650	900
1900	2030	1970	340	20	44-Φ22	3310	650	900
2000	2130	2070	340	20	48-Φ22	3410	650	900
2100	2230	2170	340	20	48-Φ22	3525	650	900
2200	2330	2270	340	20	48-Φ22	3625	650	900
2300	2430	2370	380	20	48-Φ22	3805	650	1000	DKJ-610 T:4000N.m P:1.0KW
2400	2530	2470	380	20	48-Φ22	3905	650	1000
2500	2630	2570	380	20	52-Φ22	4005	650	1000
2600	2730	2670	380	20	52-Φ22	4105	650	1000
2700	2860	2785	420	24	56-Φ26	4210	750	1350	DKJ-710 T:6000N.m P:1.5KW
2800	2960	2885	420	24	60-Φ26	4310	750	1350
2900	3060	2985	420	24	60-Φ26	4410	750	1350
3000	3160	3085	420	24	60-Φ26	4510	750	1350

 工作原理

        由電動執行器接受變送、調節DCS、PLC等上位儀表的控制信號或操作器手控信號，輸出角位移帶動傳動軸，把動力傳給閥軸帶動蝶板作同步旋轉運動，達到全開、全閉及任意調節的目的。電動執行器與蝶板的開度同步反饋0-10mA或4-20mA直流電信號，用戶可根據電流信號來控制蝶板的任意開度，達到調節的目的。

安裝示意圖



      1．聯接螺栓
      2．執行機構
      3．用戶管道
      4．閥 體
      5．密封墊片（耐高溫）

安裝及調試

     •水平安裝或垂直安裝的閥門閥軸應處于水平位置，執行器不允許作起吊用，并嚴禁損傷。
     •安裝前必須清潔閥門內腔，不允許有任何雜物和污垢附著。
     •安裝前先手動啟閉閥門一個周期，按用戶工作系統要求對閥門作適當?shù)恼{(diào)整（出廠時已作標準調整），運行無誤后將閥門處于全閉狀態再進行安裝。
     •手動操作時，應切斷電源，不得在手輪上再增加輔助杠桿。手輪順時針旋轉為閥關，反之為開。閥板開啟角度為0--90°。
     •法蘭連接的閥門安裝如示意圖，加密封墊后均勻鎖緊聯接螺栓。調試階段先調試手動，運行無誤后將蝶板開啟一個角度，再調試電傳動部分。
     •調試完成后必須進行綜合性能檢查：接通電源開閉閥門，當閥門至“全開”“全閉”位置時，行程控制機構應準確地切斷電源，而轉矩限位機構處于臨界動作狀態。開度指示機構應準確地顯示閥門的開啟狀態。當手動與電動機構轉換時，應切斷電源。

運輸及保管

     •運輸時應避免撞擊閥門，閥門應處于全閉位置以防在運輸中蝶板和傳動部件損壞。
     •當閥門水平放置運輸時傳動裝置及傳動部位應懸空，以防止傳動軸受力過大變形損壞。
     •傳動裝置及傳動部位應作防潮、防雨處理。
     •該閥應存放在于燥的室內，不允許露天存放或堆置。長期存放時應使閥門處于關閉狀態，各傳動部位加潤滑油，傳動裝置作防潮、防塵處理。

維護和檢修

     •定期檢查各傳動部位的運行情況。
     •定期更換電動執行器減速器的潤滑油，以保證其機械部分不受損壞。
     •定期檢查閥門轉軸處的密封狀況，如發現密封問題請更換或填加石墨填料。

訂貨須知

     •選用訂貨時，請參照產品樣本注明產品規格、型號、客戶選用執行器代號及技術參數（使用溫度、設備工況、介質性質等）。
     •樣本所示產品圖例及表格中所列執行器型號為我公司基本配置，您若有特殊要求（防爆、戶外、調節型、開關型等）另行配置執行機構，請參照樣本附錄中相應執行機構配置說明，并加以標注在基本型號后面。
     •選用訂貨時，若未注明客戶選用執行器代號的按我公司基本型配置，其基本型為普通型裝置，不帶任何有關特殊要求及相關配件。
     •表格中未列規格、用于特殊介質或其它特殊要求，請與我公司經銷部、技術部聯系，可為您另行設計、制造。
